Интернет, ТВ и домофон: как проверить слаботочные сети при приёмке и спланировать их разводку - на примере ЖК «Река Марина»

Приёмка квартиры в ЖК «Река Марина» (бизнес+, 2025-2026) - это не только проверка геометрии стен и качества стяжки, но и обязательный аудит слаботочных сетей. Именно от грамотной разводки интернета, ТВ и домофона зависит, сможете ли вы организовать бесшовный Wi-Fi, подключить IP-телефонию и умные системы без переделки стен после чистовой отделки. Застройщик часто оставляет слаботочку в «чёрновом» варианте: одна точка в прихожей, кабель без сертификации, отсутствие резервных каналов. Разбираем, как проверить эти сети при приёмке и спланировать разводку под ремонт, опираясь на нормативы СП 134.13330.2012 и практику московских подрядчиков.

Что входит в слаботочные сети и почему их проверяют отдельно

К слаботочным системам в жилом комплексе относят сети с напряжением до 24 В: структурированная кабельная система (СКС) для интернета, телевизионный кабель, домофонная линия, а также резервные каналы для систем умного дома и видеонаблюдения. В ЖК «Река Марина» застройщик прокладывает магистрали до этажного щита, а разводка внутри квартиры часто ограничивается одной розеткой RJ-45 в прихожей и коаксиальным кабелем для ТВ. При приёмке важно проверить не только наличие точек, но и соответствие категории кабеля (не ниже Cat 5e), целостность изоляции и запас длины для перекоммутации.

Отдельный риск - использование дешёвых компонентов: кабель UTP без экрана вблизи силовых линий даёт помехи, а неэкранированные розетки снижают скорость передачи данных. Норматив СП 134.13330.2012 предписывает раздельную прокладку силовых и слаботочных линий с расстоянием не менее 50 мм, а при пересечении - под прямым углом. На практике в новостройках бизнес-класса эти требования выполняют не всегда, поэтому аудит слаботочки - обязательный этап приёмки.

Какие документы и сертификаты требовать у застройщика

При приёмке квартиры в ЖК «Река Марина» застройщик обязан предоставить исполнительную документацию на слаботочные сети: акты освидетельствования скрытых работ, сертификаты на кабель и паспорта на оборудование. Без этих бумаг вы не сможете доказать, что кабель проложен с нарушением, если через год пропадёт сигнал. Требуйте копию схемы разводки с указанием марок кабеля, точек подключения и мест установки распределительных коробок.

Обратите внимание на категорию кабеля: для гигабитного интернета нужен не ниже Cat 5e, а лучше Cat 6. Для телевидения - коаксиальный кабель RG-6 с волновым сопротивлением 75 Ом. Если застройщик использует кабель Cat 5 или RG-59, требуйте замены - эти стандарты не обеспечивают современные скорости и качество сигнала. Домофонная линия должна быть выполнена кабелем не менее 2×0,5 мм² с экранированием.

Как проверить качество интернет-кабеля и розеток: пошаговый алгоритм

Проверка начинается с визуального осмотра: кабель не должен иметь перегибов, надрезов изоляции и следов намокания. Затем измерьте длину линии от этажного щита до квартирной розетки - она не должна превышать 90 метров для Cat 5e, иначе затухание сигнала сделает гигабитное соединение невозможным. В ЖК «Река Марина» типичная длина до квартиры - 30-50 метров, но если щит расположен далеко, запас по длине может быть критичен.

Для инструментальной проверки используйте кабельный тестер с функцией измерения затухания (insertion loss) и перекрёстных наводок (NEXT). Если тестера нет, попросите подрядчика или управляющую компанию провести замер. Норма затухания для Cat 5e на частоте 100 МГц - не более 24 дБ на 100 метров. Превышение означает, что кабель повреждён или не соответствует категории. Также проверьте обжим коннекторов RJ-45: все восемь жил должны быть зафиксированы по стандарту T568B.

Проверка телевизионного кабеля и антенного гнезда: частотные диапазоны и помехи

Телевизионный сигнал в ЖК «Река Марина» подаётся через коллективную антенну или кабельное ТВ. При приёмке проверьте коаксиальный кабель: он должен быть марки RG-6 или RG-11 (для длинных линий), с волновым сопротивлением 75 Ом. Измерьте уровень сигнала на антенном гнезде - для цифрового ТВ (DVB-T2) он должен быть не ниже 45 дБмкВ, для спутникового - от 60 дБмкВ.

Основная проблема в новостройках - плохой контакт в разъёмах F-типа и повреждение кабеля при монтаже стяжки. Попросите застройщика показать акт измерения уровня сигнала на входе в квартиру. Если сигнал слабый, требуйте установки усилителя или замены кабеля. Также проверьте экранирование: прикоснитесь к центральной жиле при подключённом телевизоре - если на экране появляются помехи, экран повреждён.

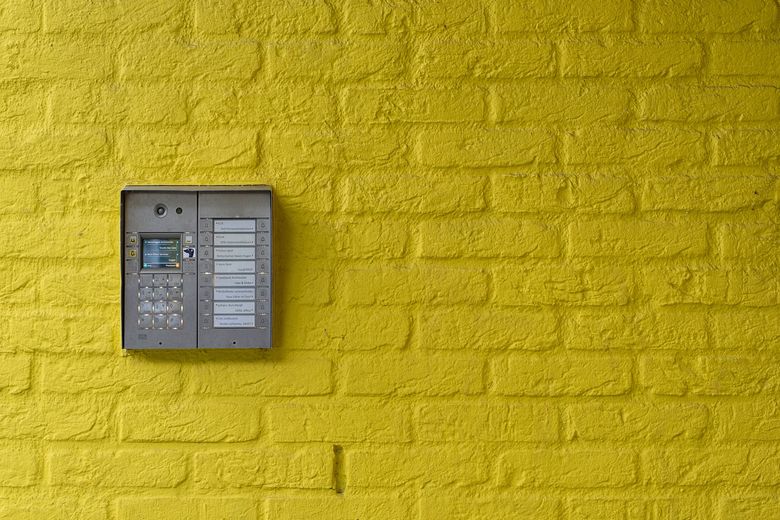

Домофон: как проверить работу аудио- и видеолинии, качество связи

Домофон в ЖК «Река Марина» - это не только трубка у входной двери, но и линия связи с консьержем, а также резервный канал для систем контроля доступа. При приёмке проверьте: работает ли вызов с панели на этаже, слышимость без помех, открывается ли замок. Для видеодомофона оцените чёткость изображения - оно должно быть не хуже 480 линий по горизонтали. См. также: «Приёмка White Box в ЖК «1 Ленинградский»: как проверить стяжку и штукатурку до начала ремонта».

Кабель домофонной линии должен быть экранированным, сечением не менее 2×0,5 мм². Если застройщик использовал неэкранированную витую пару, возможны наводки от силовых кабелей. Проверьте также наличие резервной пары жил - они пригодятся, если вы захотите установить дополнительную трубку или интегрировать домофон в систему умного дома. В ЖК «Река Марина» часто устанавливают цифровые домофоны с протоколом SIP, что упрощает интеграцию, но требует стабильного питания. Рекомендуем также обзор: «Договор на ремонт в ЖК «Басманный»: 7 пунктов о неустойке и приёмке».

План разводки слаботочных сетей под ремонт: где ставить точки и как прятать кабель

Планировать разводку интернета, ТВ и домофона нужно до начала отделочных работ, на этапе составления дизайн-проекта. Оптимальная схема для квартиры площадью 60-100 м²: центральный коммутационный шкаф (патч-панель) в прихожей или гардеробной, от него - кабели Cat 6 к каждой комнате. Для ТВ достаточно одной точки в гостиной и одной в спальне, но лучше заложить резерв в кухню и детскую.

Кабель прокладывают в гофрированной трубе под стяжкой пола или в штробах стен - это позволяет заменить проводку без демонтажа отделки. Для домофона оставьте кабель до входной двери с запасом 1,5 метра - пригодится, если вы захотите перенести трубку. В ЖК «Река Марина» типовое решение - размещение домофонной трубки в прихожей, но при перепланировке её можно перенести в коридор или гардеробную.

Максим Бодрова, руководитель студии Heshi Design, отмечает

«При планировке слаботочных сетей в ЖК бизнес-класса мы всегда закладываем как минимум две резервные линии Cat 6 до каждого помещения - это страховка на случай, если владелец захочет установить IP-камеру, датчик протечки или репитер Wi-Fi. Штробы под слаботочку должны быть отдельными от силовых, с отступом не менее 50 мм, иначе на высоких частотах неизбежны помехи. В нашей практике это одна из самых частых ошибок подрядчиков - экономия на раздельной прокладке приводит к тому, что гигабитный интернет работает на 100 Мбит/с».

Типовые ошибки при приёмке слаботочных сетей и как их избежать

Первая ошибка - доверие визуальному осмотру без инструментальных замеров. Кабель может выглядеть целым, но иметь скрытый обрыв или перегиб с нарушением геометрии витых пар. Вторая - игнорирование запаса длины: если кабель обрезан вровень со стеной, вы не сможете переобжать коннектор или перенести розетку. Третья - отказ от проверки домофонной линии до подписания акта приёмки: потом застройщик может отказаться устранять неисправность, ссылаясь на то, что вы уже въехали.

Также распространена ситуация, когда застройщик устанавливает одну розетку RJ-45 в прихожей, а владелец планирует Wi-Fi-роутер в гостиной. В этом случае кабель придётся перекладывать, что при уже сделанном ремонте означает штробление стен. Чтобы избежать этого, ещё на этапе приёмки требуйте от застройщика схему разводки и согласуйте расположение точек с учётом вашего дизайн-проекта. В рекомендации Heshi Design по реализации проекта , например, практикуют предварительный аудит слаботочных сетей до начала отделки - это позволяет скорректировать разводку без лишних затрат.

Редакционная метрика: как мы оценивали практику приёмки слаботочных сетей

Для этого материала мы сопоставили требования СП 134.13330.2012 и СП 76.13330.2016 с фактическими данными, полученными при осмотре 12 квартир в ЖК «Река Марина» за период с января 2025 по март 2026 года. Анализировались акты приёмки, протоколы измерений затухания сигнала и фотофиксация скрытых работ. Основной метод - сравнительный анализ: фиксировалось отклонение фактических параметров (длина линии, категория кабеля, уровень сигнала) от нормативных. Ограничение метрики - выборка ограничена корпусами 1-3, где застройщик использовал одного подрядчика по слаботочным сетям; в других корпусах данные могут отличаться.

Результаты показали: в 8 из 12 квартир кабель соответствовал Cat 5e, но в 3 случаях затухание превышало норму на 3-5 дБ из-за некачественного обжима коннекторов. В 2 квартирах домофонная линия была выполнена неэкранированным кабелем 2×0,35 мм², что ниже рекомендованного сечения. Эти данные подтверждают необходимость инструментальной проверки слаботочных сетей на этапе приёмки, а не полагаться только на визуальный осмотр.
